FKA2-EU

FK2-EU con fusibile per 72 °C o 95 °C

Marchio CE in conformità alle normative europee

Con TROXNETCOM come opzione

Testata secondo VDI 6022

Testata secondo VDI 6022

FKA2-EU

Per differenti applicazioni

Serrande tagliafuoco rettangolari per l'isolamento di condotti tra compartimenti antincendio, per diverse tipologie di installazione, disponibili in numerose misure ed esecuzioni

Dimensioni nominali 200 × 100 – 1500 × 800 mm, con incrementi di 1 mm
Bassa pressione differenziale e livello di potenza sonora
Integrazione nel sistema centralizzato BMS con TROXNETCOM
Opzioni di installazione universali

Dotazione opzionale e accessori

Servomotore elettrico 24 V/230 V
Temperatura di sgancio 72/95 °C
Rilevatori di fumo da canale

Applicazione

Applicazione

Serrande tagliafuoco TROX della serie FKA2-EU con marcatura CE e dichiarazione di prestazione, per l'isolamento delle penetrazioni nei condotti tra due compartimenti tagliafuoco mediante la chiusura automatica in caso di incendio
In caso di incendio le serrande tagliafuoco si chiudono automaticamente per evitare la propagazione del fuoco e del fumo attraverso i condotti di ventilazione nei compartimenti antincendio

Caratteristiche speciali

Dichiarazione di prestazione in conformità al regolamento europeo sui prodotti da costruzione
Classificazione secondo EN 13501-3 fino a EI 120 (v_e, h_o, i ↔ o) S
Conforme ai requisiti della norma EN 15650
Testata per le proprietà di resistenza al fuoco secondo EN 1366-2 (300 Pa e 500 Pa pressione negativa)
Installazione in muratura certificata con distanze ridotte di 40 mm da componenti di sostegno o 60 mm tra due serrande tagliafuoco (flangia a flangia)
Misure di spazio circostante nell'installazione in muratura con malta ammessa fino a 225 mm
Due ingressi di ispezione con innesto a baionetta per operazioni a una mano
I requisiti igienici sono soddisfatti conformemente a VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779, Önorm H 6020 e H 6021 e SWKI
Protezione contro la corrosione secondo la normativa EN 15650 e EN 60068-2-52
Tenuta con pala chiusa secondo EN 1751, classe 2
Tenuta dell'involucro secondo EN 1751, classe C; (B + H) ≤ 700, classe B
Bassa pressione differenziale e livello di potenza sonora
Qualsiasi direzione del flusso d'aria
Possibilità di integrazione all'interno del sistema centralizzato di gestione dell'edificio con il sistema della serranda tagliafuoco di standard internazionale secondo IEC 62026-2 con interfaccia AS

Classificazione

Classe di prestazione fino a EI 120 (v_e, h_o, i ↔ o) S secondo EN 13501-3

Dimensioni nominali

B × H: 200 × 100 – 1500 × 800 mm (con incrementi di 1 mm)
L: 305 mm o 500 mm

Description

Allgemeine Information 04

Dimensioni nominali

B × H: 200 × 100 – 1500 × 800 mm (con incrementi di 1 mm)
L: 305 mm o 500 mm

Allgemeine Information 06

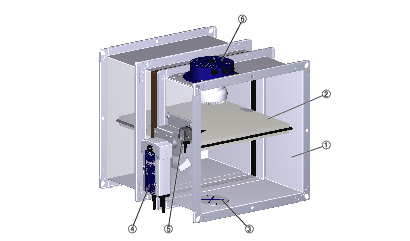

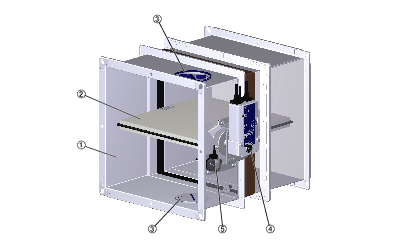

Parti e caratteristiche

Temperatura di sgancio 72 °C o 95 °C (per l'utilizzo in sistemi di ventilazione ad aria calda)
Operazione manuale

Allgemeine Information 07

Accessori

Interruttore fine corsa per l'indicazione della posizione della pala della serranda
Servomotore con ritorno a molla, tensione di alimentazione 24 V AC/DC o 230 V AC
Modulo di rete per l'integrazione in reti AS-i o LON
Servomotore con ritorno a molla e rilevatore di fumo da canale pre-cablato, tensione di alimentazione 24 V o 230 V
Tutti gli accessori possono essere montati in un secondo tempo

Konstruktionsmerkmale

Caratteristiche di esecuzione

Materialien und Oberflächen

Materiali e superfici

Involucro:

Lamiera d'acciaio zincato

Pala della serranda:

Speciale materiale isolante

Normen und Richtlinien

Norme e direttive

Regolamento dei prodotti da costruzione
EN 15650:2010 Ventilazione per edifici – Serrande tagliafuoco
EN 1366-2:1999 Test di resistenza al fuoco per impianti di servizio – Serrande tagliafuoco
EN 13501-3:2010 Classificazione di reazione al fuoco di prodotti da costruzione e di elementi per l'edilizia
EN 1751:1999 Ventilazione di edifici – Dispositivi terminali dell'aria

Allgemeine Information 03

Classificazione

Classe di prestazione fino a EI 120 (v_e, h_o, i ↔ o) S secondo EN 13501-3

Technical information

Function, Technical Data, Quick sizing, Specification Text, Order Code

Funzionamento

Pala della serranda con guarnizione a labbro per dimensioni 1 e 2,

Pala della serranda con guarnizione con fermocorsa per dimensione 3.

Dimensioni nominali	200 × 100 – 1500 × 800 mm ⁴
Lunghezza dell'involucro	305 e 500 mm
Intervallo di portata in volume	Fino a 14400 l/s o 51840 m³/h
Range di pressione differenziale	Fino a 2000 Pa
Intervallo di temperatura 1, 3	-20 °C – 50 °C
Temperatura di azionamento	72 °C o 95 °C (per sistemi di ventilazione ad alta temperatura)
Velocità a monte ²	≤ 8 m/s con costruzione standard; ≤ 12 m/s con servomotore con ritorno a molla

¹ Le temperature possono essere diverse per unità con accessori. Dettagli per altre applicazioni sono disponibili su richiesta.
² Dati applicati a monte e a valle per uniformare le condizioni della serranda tagliafuoco
³ La condensazione e l'aspirazione di aria pulita e umida sono da evitare, poiché, in caso contrario, l'operazione risulterà compromessa o non possibile.
⁴ Pala della serranda con guarnizione a labbro per dimensioni 1 e 2, pala della serranda con guarnizione con fermocorsa per dimensione 3.

Area libera e coefficiente di resistenza, larghezza 200 – 800 mm

H [mm]	①	B [mm]
H [mm]	①	200	250	300	350	400	450	500	550	600	650	700	750	800
100	A	0.0129	0.0164	0.0199	0.0234	0.0269	0.0304	0.0339	0.0374	0.0409	0.0444	0.0479	0.0514	0.0549
100	ζ	1.05	0.96	0.88	0.83	0.78	0.75	0.71	0.69	0.66	0.64	0.62	0.61	0.59
125	A	0.0175	0.0222	0.027	0.0317	0.0365	0.0412	0.046	0.0507	0.0555	0.0602	0.065	0.0697	0.0745
125	ζ	0.93	0.85	0.78	0.73	0.69	0.66	0.63	0.61	0.59	0.57	0.55	0.54	0.52
150	A	0.0221	0.0281	0.0341	0.0401	0.0461	0.0521	0.0581	0.0641	0.0701	0.0761	0.0821	0.0881	0.0941
150	ζ	0.85	0.77	0.71	0.67	0.63	0.6	0.58	0.55	0.54	0.52	0.5	0.49	0.48
160	A	0.0239	0.0304	0.0369	0.0434	0.0499	0.0564	0.0629	0.0694	0.0759	0.0824	0.0889	0.0954	0.1019
160	ζ	0.66	0.6	0.55	0.52	0.49	0.47	0.45	0.43	0.41	0.4	0.39	0.38	0.37
200	A	0.0313	0.0398	0.0483	0.0568	0.0653	0.0738	0.0823	0.0908	0.0993	0.1078	0.1163	0.1248	0.1333
200	ζ	0.74	0.67	0.62	0.58	0.55	0.52	0.5	0.48	0.47	0.45	0.44	0.43	0.41
250	A	0.0397	0.0507	0.0617	0.0727	0.0837	0.0947	0.1057	0.1167	0.1277	0.1387	0.1497	0.1607	0.1717
250	ζ	0.67	0.61	0.56	0.53	0.5	0.47	0.45	0.44	0.42	0.41	0.4	0.38	0.37
300	A	0.0489	0.0624	0.0759	0.0894	0.1029	0.1164	0.1299	0.1434	0.1569	0.1704	0.1839	0.1974	0.2109
300	ζ	0.62	0.56	0.52	0.49	0.46	0.44	0.42	0.4	0.39	0.38	0.36	0.35	0.34
350	A	0.0581	0.0741	0.0901	0.1061	0.1221	0.1381	0.1541	0.1701	0.1861	0.2021	0.2181	0.2341	0.2501
350	ζ	0.58	0.52	0.48	0.45	0.43	0.41	0.39	0.38	0.36	0.35	0.34	0.33	0.32
400	A	0.0673	0.0858	0.1043	0.1228	0.1413	0.1598	0.1783	0.1968	0.2153	0.2338	0.2523	0.2708	0.2893
400	ζ	0.54	0.49	0.46	0.43	0.4	0.39	0.37	0.35	0.34	0.33	0.32	0.31	0.3
450	A	0.0765	0.0975	0.1185	0.1395	0.1605	0.1815	0.2025	0.2235	0.2445	0.2355	0.2548	0.2741	0.2934
450	ζ	0.57	0.51	0.47	0.43	0.41	0.39	0.37	0.35	0.34	0.33	0.32	0.31	0.3
500	A	0.0857	0.1092	0.1327	0.1562	0.1797	0.2032	0.2267	0.2502	0.2737	0.266	0.2878	0.3096	0.3314
500	ζ	0.54	0.48	0.44	0.41	0.39	0.37	0.35	0.34	0.33	0.31	0.3	0.3	0.29
550	A			0.1264	0.1507	0.175	0.1993	0.2236	0.2479	0.2722	0.2965	0.3208	0.3451	0.3694
550	ζ			0.42	0.4	0.37	0.35	0.34	0.32	0.31	0.3	0.29	0.28	0.28
600	A			0.1394	0.1662	0.193	0.2198	0.2466	0.2734	0.3002	0.327	0.3538	0.3806	0.4074
600	ζ			0.41	0.38	0.36	0.34	0.32	0.31	0.3	0.29	0.28	0.27	0.27
650	A			0.1524	0.1817	0.211	0.2403	0.2696	0.2989	0.3282	0.3575	0.3868	0.4161	0.4454
650	ζ			0.39	0.37	0.35	0.33	0.31	0.3	0.29	0.28	0.27	0.26	0.26
700	A			0.1654	0.1972	0.229	0.2608	0.2926	0.3244	0.3562	0.388	0.4198	0.4516	0.4834
700	ζ			0.38	0.35	0.33	0.32	0.3	0.29	0.28	0.27	0.26	0.25	0.25
750	A			0.1784	0.2127	0.247	0.2813	0.3156	0.3499	0.3842	0.4185	0.4528	0.4871	0.5214
750	ζ			0.37	0.34	0.32	0.31	0.29	0.28	0.27	0.26	0.25	0.25	0.24
800	A			0.1914	0.2282	0.265	0.3018	0.3386	0.3754	0.4122	0.449	0.4858	0.5226	0.5594
800	ζ			0.36	0.33	0.32	0.3	0.29	0.27	0.26	0.26	0.25	0.24	0.23

① Parametro

Le tabelle di selezione rapida forniscono una buona panoramica delle portate volumetriche con diversi livelli di potenza sonora e pressioni differenziali fino a 35 Pa. I valori intermedi approssimativi possono essere interpolati. I valori intermedi precisi possono essere calcolati mediante il nostro programma di progettazione Easy Product Finder.

Portata in volume q_v Per pressione differenziale Δp_st < 35 Pa

200 - 650 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100	35	390	484	577	668	759	849	938	1027	1116	1205
125	35	507	627	745	862	978	1093	1208	1322	1435	1548
150	35	619	764	907	1048	1188	1326	1464	1601	1737	1873
160	35	728	897	1063	1227	1390	1550	1710	1869	2027	2185
200	35	835	1028	1216	1402	1586	1769	1950	2130	2309	2487
250	35	1026	1264	1496	1725	1951	2174	2396	2616	2835	3053
300	35	1232	1512	1786	2056	2321	2584	2844	3103	3360	3615
350	35	1434	1757	2071	2379	2683	2984	3281	3577	3870	4161
400	35	1634	1997	2351	2698	3039	3377	3710	4041	4369	4696
450	35	1474	1856	2225	2585	2938	3286	3629	3969	4305	4640
500	35	1647	2071	2480	2878	3269	3652	4031	4406	4778	5146
550	35			2733	3169	3595	4015	4429	4838	5243	5645
600	35			2983	3456	3919	4374	4823	5266	5704	6139
650	35			3232	3742	4241	4730	5213	5689	6160	6627
700	35			3479	4026	4560	5084	5600	6109	6613	7112
750	35			3725	4308	4877	5435	5984	6526	7062	7592
800	35			3970	4589	5193	5784	6367	6941	7508	8070

Portata in volume q_v Per pressione differenziale Δp_st < 35 Pa

700 - 1500 mm

H [mm]	LWA [dB(A)]	B [mm]		B [mm]
H [mm]	LWA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100	35	1293	1380	1468
125	35	1660	1772	1883
150	35	2008	2142	2276
160	35	2341	2497	2653
200	35	2664	2841	3017	2633	2915	3196	3476	3754	4031	4308
250	35	3270	3486	3701	3422	3785	4147	4506	4864	5221	5576
300	35	3869	4122	4374	4172	4611	5048	5482	5915	6345	6774
350	35	4451	4739	5027	4895	5406	5914	6419	6922	7423	7922
400	35	5020	5343	5664	5597	6177	6753	7327	7897	8465	9031
450	35	4972	5302	5630	6282	6929	7572	8211	8847	9480	10110
500	35	5512	5875	6237	6955	7667	8374	9077	9776	10471	11164
550	35	6044	6440	6834	7616	8392	9162	9926	10687	11444	12198
600	35	6570	6998	7424	8269	9107	9938	10763	11584	12401	13214
650	35	7091	7551	8008	8914	9813	10704	11589	12469	13344	14216
700	35	7606	8098	8585	9553	10511	11461	12405	13343	14276	15204
750	35	8118	8640	9158	10186	11203	12211	13213	14208	15197	16181
800	35	8626	9178	9727	10813	11889	12955	14013	15064	16109	17149

Portata in volume q_v Per pressione differenziale Δp_st < 35 Pa

200 - 650 mm

H [mm]	LWA [dB(A)]	B [mm]
H [mm]	LWA [dB(A)]	200	250	300	350	400	450	500	550	600	650
100	45	570	707	841	975	1107	1239	1369	1499	1629	1758
125	45	740	915	1088	1258	1427	1595	1762	1928	2094	2258
150	45	904	1115	1323	1529	1733	1935	2136	2336	2534	2732
160	45	1063	1309	1552	1791	2028	2262	2496	2727	2958	3188
200	45	1219	1499	1775	2046	2314	2580	2845	3107	3368	3628
250	45	1498	1844	2183	2517	2846	3173	3496	3818	4137	4455
300	45	1797	2207	2607	2999	3387	3770	4150	4527	4902	5274
350	45	2092	2563	3022	3472	3915	4354	4788	5218	5646	6071
400	45	2384	2915	3431	3937	4435	4927	5413	5896	6375	6851
450	45	2151	2709	3247	3772	4287	4794	5295	5790	6282	6769
500	45	2404	3022	3619	4200	4769	5329	5882	6429	6971	7508
550	45			3987	4623	5246	5858	6462	7059	7650	8237
600	45			4353	5043	5718	6382	7036	7683	8322	8957
650	45			4715	5460	6187	6902	7605	8300	8988	9669
700	45			5076	5874	6653	7418	8170	8913	9648	10376
750	45			5435	6286	7116	7930	8731	9522	10303	11077
800	45			5792	6695	7576	8440	9289	10127	10954	11774

Portata in volume q_v Per pressione differenziale Δp_st < 35 Pa

200 - 650 mm

H [mm]	LWA [dB(A)]	B [mm]		B [mm]				B [mm]	B [mm]
H [mm]	LWA [dB(A)]	700	750	800	900	1000	1100	1200	1300	1400	1500
100	45	1886	2014	2142
125	45	2422	2585	2748
150	45	2929	3126	3322
160	45	3416	3644	3871
200	45	3887	4145	4402	3842	4254	4663	5071	5477	5882	6285
250	45	4771	5086	5400	4993	5523	6050	6575	7097	7617	8136
300	45	5645	6014	6382	6088	6728	7365	7999	8630	9258	9884
350	45	6494	6915	7334	7142	7888	8629	9366	10100	10830	11558
400	45	7324	7795	8264	8166	9012	9853	10690	11522	12351	13177
450	45	7254	7735	8214	9166	10110	11048	11980	12908	13831	14751
500	45	8042	8572	9100	10147	11186	12217	13243	14263	15278	16289
550	45	8818	9397	9971	11113	12244	13367	14483	15593	16697	17797
600	45	9586	10211	10832	12065	13287	14499	15704	16902	18093	19280
650	45	10345	11016	11683	13006	14317	15617	16908	18192	19470	20741
700	45	11098	11814	12526	13938	15336	16722	18099	19467	20828	22183
750	45	11844	12606	13362	14861	16345	17816	19277	20729	22172	23609
800	45	12586	13391	14191	15777	17346	18901	20444	21978	23503	25020

Esempio di dimensionamento

Dati forniti
Portata in volume: 8000 m³/h
Altezza massima: 400 mm
Livello di potenza acustica: 45 dB(A)

Dimensionamento rapido
FKA2-EU/800×400×305

Testo per specifica tecnica

Serranda tagliafuoco conforme agli standard di prodotto europei DIN EN 15650 di struttura quadrata o rettangolare, con due ampi ingressi di ispezione, utilizzabile senza utensili. Testata per le proprietà di resistenza al fuoco secondo DIN EN 1366-2 (300 Pa e 500 Pa pressione negativa), dotata di marcatura CE.

La dichiarazione di prestazione (DoP) del costruttore della serranda tagliafuoco fornisce prova delle relative condizioni di installazione, ad es. all'interno o lontano da pareti e soffitti, insieme alle caratteristiche di base quali dimensioni, struttura di supporto, progettazione, tipologia di installazione e rispettive classi di prestazione in conformità agli standard di classificazione DIN EN 13501-3.

Le unità pronte all'uso contengono un meccanismo di sgancio e una pala della serranda resistente al fuoco e intercambiabile che può essere disposta in orizzontale o in verticale in base all'utilizzo.

Involucro a tenuta d'aria ottimizzata, fino alla classe di tenuta C secondo DIN EN 1751 con flangia di 30 mm (L=500 mm) per collegamenti fino a condotti di ventilazione, realizzata con materiali da costruzione non combustibili o combustibili. Rilascio termico per 72 °C o 95 °C (ventilazione di aria calda) con fusibile o termoelettrico con servomotore con ritorno a molla, pulsante/interruttore di prova e LED di comando.

I modelli con servomotori con ritorno a molla senza spazzole per l'apertura e la chiusura della serranda tagliafuoco (quando il sistema di ventilazione è in funzione e indipendente dalle dimensioni nominali) sono particolarmente indicati per la prova funzionale o l'intercettazione quotidiana di sezioni di cavi.

Il retrofit dei servomotori con ritorno a molla senza modifica dello stelo è possibile dall'esterno.

Indicata per:

Installazione in muratura

In pareti piene, pareti divisorie leggere, pareti di compartimentazione, pareti divisorie di sicurezza e pareti di protezione dalle radiazioni
In pareti con intercapedine con strutture di supporto metalliche o in acciaio
In pareti con montanti in legno e pareti con telaio in legno, oltre che in pareti in legno pieno e in legno lamellare a strati incrociati
In o su soffitti a soletta pieni e in combinazione con soffitti in legno pieno e a travi di legno

Installazione a secco senza malta
In pareti divisorie leggere, pareti di compartimentazione, pareti divisorie di sicurezza e pareti di protezione dalle radiazioni con strutture di supporto metalliche o in acciaio
In pareti con montanti in legno e pareti con telaio in legno, oltre che in pareti in legno pieno e in legno lamellare a strati incrociati
In pareti con intercapedine con struttura di supporto metallica o in acciaio
In installazioni a secco lontano da pareti piene con kit d'installazione
Lontano da soffitti pieni (in condotti orizzontali) con kit d'installazione
Lontano da pareti divisorie leggere (penetrazione nella parete)

Installazione con isolante antincendio
In pareti piene, pareti divisorie leggere, pareti antincendio, pareti divisorie di sicurezza e pareti di protezione dalle radiazioni con strutture di supporto metalliche o in acciaio e pareti con montanti in legno, esecuzione in legno e altro materiale, in legno pieno e in legno lamellare a strati incrociati

Caratteristiche speciali

Dichiarazione di prestazione in conformità al regolamento europeo sui prodotti da costruzione
Classificazione secondo EN 13501-3 fino a EI 120 (v_e, h_o, i ↔ o) S
Conforme ai requisiti della norma EN 15650
Testata per le proprietà di resistenza al fuoco secondo EN 1366-2 (300 Pa e 500 Pa pressione negativa)
Installazione in muratura certificata con distanze ridotte di 40 mm da componenti di sostegno o 60 mm tra due serrande tagliafuoco (flangia a flangia)
Misure di spazio circostante nell'installazione in muratura con malta ammessa fino a 225 mm
Due ingressi di ispezione con innesto a baionetta per operazioni a una mano
I requisiti igienici sono soddisfatti conformemente a VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779, Önorm H 6020 e H 6021 e SWKI
Protezione contro la corrosione secondo la normativa EN 15650 e EN 60068-2-52
Tenuta con pala chiusa secondo EN 1751, classe 2
Tenuta dell'involucro secondo EN 1751, classe C; (B + H) ≤ 700, classe B
Bassa pressione differenziale e livello di potenza sonora
Qualsiasi direzione del flusso d'aria
Possibilità di integrazione all'interno del sistema centralizzato di gestione dell'edificio con il sistema della serranda tagliafuoco di standard internazionale secondo IEC 62026-2 con interfaccia AS

Materiali e superfici

Involucro:

Lamiera d'acciaio zincato

Pala della serranda:

Speciale materiale isolante

Dati tecnici

Dimensioni nominali: 200 × 100 – 1500 × 800 mm, con incrementi di 1 mm
Lunghezza involucro: 305 e 500 mm
Intervallo di portata in volume: Fino a 14400 l/s o 51840 m³/h
Pressione differenziale: fino a 2000 Pa
Temperatura di esercizio: -20 – 50 °C (senza accessori)
Velocità a monte (con afflusso e deflusso uguali): esecuzione standard ≤ 8 m/s, modello con servomotore con ritorno a molla ≤ 12 m/s

<ParaStyle:2:TROX01:1spaltig:TableCaption>
FKA2-EU	–	W	/	PL	/	600 × 200 × 500	/	ES	/	A0	/	Z43
\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7

1 Serie

FKA2-EU Serranda tagliafuoco

2 Esecuzione

Nessun dato: esecuzione standard

W²⁾ Con fusibile 95 °C (solo per sistemi di ventilazione ad aria calda)

B³⁾ Con fusibile rivestito 72 °C

WB³⁾ Con fusibile rivestito 95 °C (solo per sistemi di ventilazione ad aria calda)

3 Paese di destinazione

Su richiesta

4 Dimensione nominale [mm]

B × H × L

5 Accessori 1

Nessun dato: vuoto

6 Accessori 2

Nessun dato: vuoto

0A – FR

7 Accessori

Z00 – ZA14

1) Solo per FKA2-EU con L = 500 mm

2) Non combinabile con Z...RM e ZA12

3) Solo per accessorio Z00 - Z03

Esempio di ordine: FKA2-EU-W/PL/600×400×500/ES/A0/Z43

Serie	FKA2-EU
Variante di esecuzione	Involucro (zincato)
Temperatura di sgancio	95 °C
Paese di destinazione	Polonia
Dimensioni nominali	600 x 400 x 500 mm
Accessori 1	Kit d'installazione ES
Accessori 2	Griglia di copertura sul lato operativo
Accessorio	Servomotore con ritorno a molla 230 V AC

Nota:

Per ulteriori informazioni relative alla progettazione, con particolare riferimento alle tipologie di installazione, fare riferimento al manuale di installazione e uso.

Variants, Dimensions, Product details

Dimensioni nominali

B × H: 200 × 100 – 800 × 200 mm (Zwischengrößen in 1 mm Schritten bestellbar)
L: 305 mm oder 500 mm

Dimensioni nominali

B × H: 200 × 100 – 800 × 200 mm (Zwischengrößen in 1 mm Schritten bestellbar)
L: 305 mm oder 500 mm

Varianti

FKA2-EU con fusibile

H [mm]	B [mm]
H [mm]	200	250	300	350	400	450	500	550	600	650	700	750	800	900	1000	1100	1200	1300	1400	1500
100	4	4	5	5	6	6	7	7	8	8	9	9	10
125	4	5	5	6	6	7	7	8	8	9	9	10	10
150	4	5	5	6	7	7	8	8	9	9	10	10	11
160	4	5	6	6	7	7	8	8	9	10	10	11	11
200	5	6	6	7	7	8	9	9	10	10	11	12	12	17	16	21	23	25	26	28
250	7	8	8	9	10	10	11	12	12	13	14	14	15	20	18	23	25	27	29	31
300	8	8	9	10	11	11	12	13	13	14	15	16	16	22	19	26	28	30	32	34
350	8	9	10	11	11	12	13	14	14	15	16	17	18	24	26	28	30	32	35	37
400	9	10	11	11	12	13	14	15	16	16	17	18	19	26	28	30	33	35	37	40
450	10	10	11	12	13	14	15	16	17	22	23	24	25	28	30	33	35	38	40	43
500	10	11	12	13	14	15	16	17	18	23	25	26	27	30	32	35	38	40	43	46
550			15	17	18	19	21	22	24	25	26	28	29	32	35	37	40	43	46	49
600			17	18	19	21	22	24	25	27	28	30	31	34	37	40	43	46	49	51
650			18	19	21	22	24	25	27	28	30	31	33	36	39	42	45	48	51	54
700			19	21	22	24	25	27	29	30	32	33	35	38	41	44	48	51	54	57
750			20	22	24	25	27	29	30	32	34	35	37	40	43	47	50	53	57	60
800			21	23	25	27	28	30	32	34	35	37	39	42	46	49	53	56	60	63

H [mm]	B [mm]
H [mm]	200	250	300	350	400	450	500	550	600	650	700	750	800	900	1000	1100	1200	1300	1400	1500
100	5	5	6	6	7	7	8	8	9	9	10	10	11
125	5	6	6	7	7	8	8	9	9	10	10	11	11
150	5	6	7	7	8	8	9	9	10	10	11	12	12
160	6	6	7	7	8	8	9	10	10	11	11	12	12
150	6	7	7	8	9	9	10	10	11	12	12	13	13	19	17	22	24	26	28	29
250	8	9	9	10	11	11	12	13	13	14	15	15	16	21	19	24	26	28	30	32
300	9	10	10	11	12	13	13	14	15	16	16	17	18	23	21	27	29	31	33	35
350	10	10	11	12	13	14	14	15	16	17	17	18	19	25	27	29	32	34	36	38
400	10	11	12	13	14	14	15	16	17	18	19	19	20	27	29	32	34	37	39	41
450	12	13	14	15	16	17	18	19	19	24	26	27	28	31	33	36	38	41	43	46
500	13	14	15	16	17	18	19	20	20	26	27	29	30	33	35	38	41	43	46	48
550			18	19	21	22	24	25	26	28	29	31	32	35	37	40	43	46	49	51
600			19	21	22	24	25	27	28	30	31	32	34	37	40	43	45	48	51	54
650			21	22	24	25	27	28	30	31	33	34	36	39	42	45	48	51	54	57
700			22	23	25	27	28	30	31	33	35	36	38	41	44	47	50	54	57	60
750			23	25	26	28	30	31	33	35	36	38	40	43	46	50	53	56	60	63
800			24	26	28	29	31	33	35	36	38	40	42	45	49	52	55	59	62	66

H [mm]	B [mm]
H [mm]	200	250	300	350	400	450	500	550	600	650	700	750	800	900	1000	1100	1200	1300	1400	1500
100	6	6	6	7	8	8	8	9	10	10	10	11	12
125	6	6	7	7	8	8	9	10	10	11	11	12	12
150	6	7	7	8	8	9	9	10	11	11	12	12	13
160	6	7	7	8	9	9	10	10	11	11	12	12	13
150	7	7	8	9	9	10	10	11	12	12	13	13	14	19	18	23	25	26	28	30
250	9	9	10	11	11	12	13	13	14	15	15	16	17	21	19	25	27	29	31	33
300	10	10	11	12	13	13	14	15	15	16	17	18	18	24	21	28	30	32	34	36
350	10	11	12	13	13	14	15	16	17	17	18	19	20	26	28	30	32	35	37	39
400	11	12	13	14	14	15	16	17	18	18	19	20	21	28	30	33	35	37	40	42
450	13	14	15	16	17	17	18	19	20	25	26	28	29	31	34	36	39	41	44	46
500	14	15	16	17	17	18	19	20	21	27	28	29	31	33	36	39	41	44	46	49
550			19	20	22	23	24	26	27	28	30	31	33	35	38	41	44	46	49	52
600			20	21	23	24	26	27	29	30	32	33	35	37	40	43	46	49	52	55
650			21	23	24	26	27	29	30	32	33	35	36	40	43	46	49	52	55	58
700			22	24	26	27	29	30	32	34	35	37	38	42	45	48	51	54	58	61
750			24	25	27	29	30	32	34	35	37	39	40	44	47	50	54	57	60	64
800			25	27	28	30	32	34	35	37	39	41	42	46	49	53	56	60	63	67

Einbau und Inbetriebnahme

L'installazione deve essere eseguita secondo il manuale d'uso e d'installazione.

L'uso corretto è conforme alla valutazione delle prestazioni.

Downloads

informazioni di prodotto

FKA2-EU_PD_2019_12_DE_it.pdf.pdf

1,9 MB pdf
Product data sheet type FKA2-EU

FKA2-EU_01_2020_PD_2020_11_30_DE_en Product data sheet 2,3 MB pdf

brochure

OM_2019_09_A00000076551_FKA2-EU_V1_IT_it.pdf.pdf

23 MB pdf
Sales Flyer Fire damper FKA2-EU

SF_2019_08_FKA2_EU_DE_en Sales Flyer 680 KB pdf

certificati

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 KB pdf
Declaration of performance FKA2-EU

FKA2-EU_DoP_2024_06_DE_en Declaration of performance 590 KB pdf
Dichiarazione di Prestazione FKA2-EU

FKA2-EU_DoP_2022_07_DE_it 470 KB pdf
EC declaration of conformity FKA2-EU

FKA2-EU_CE_2020_03_GB_en Declaration of conformity 430 KB pdf
Environmental Product Declaration FKA2-EU

FKA2_EPD_2024_03_DE_en Environmental Product Declarations 430 KB pdf

manuali d'uso

Manuale d'uso e d'installazione FKA2-EU

FKA2-EU_OM_2021_05_A00000076551_V2_IT_it Manuale d'uso e d'installazione 10 MB pdf
Serranda tagliafuoco Serie FKA2-EU

FKA2-EU_IOM_A00000092719_V1_2022_09_IT_it Serranda tagliafuoco 10 MB pdf
Short version Installation and operating manual FKA2-EU

FKA2-EU_SV_IOM_A00000092721_V1_2022_07_GB_en Short version 2,6 MB pdf

By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.

TECNICAMENTE NECESSARIO

Questi cookie sono necessari per il corretto funzionamento del nostro sito web e non possono essere disabilitati. Di norma, questi cookie vengono impostati solo in risposta ad azioni intraprese da voi, come l'impostazione delle preferenze sulla privacy o il riempimento del carrello della spesa. Inoltre, sono integrate funzionalità rilevanti per la sicurezza o il supporto tramite una webchat dedicata, inclusi tutti i cookie di sessione di TROX impostati dopo il login come cliente. È possibile impostare il proprio browser per bloccare questi cookies o per notificare la loro presenza. Come risultato, tuttavia, alcune aree del sito potrebbero non funzionare come previsto.

FKA2-EU

Per differenti applicazioni

<br /><br /> <p><strong>Applicazione</strong></p><br /><br />

Description

Technical information

Function, Technical Data, Quick sizing, Specification Text, Order Code

Variants, Dimensions, Product details

Downloads

informazioni di prodotto

FKA2-EU_PD_2019_12_DE_it.pdf.pdf

Product data sheet type FKA2-EU

brochure

OM_2019_09_A00000076551_FKA2-EU_V1_IT_it.pdf.pdf

Sales Flyer Fire damper FKA2-EU

certificati

Certificate concerning statistical leakage tests

Declaration of performance FKA2-EU

Dichiarazione di Prestazione FKA2-EU

EC declaration of conformity FKA2-EU

Environmental Product Declaration FKA2-EU

manuali d'uso

Manuale d'uso e d'installazione FKA2-EU

Serranda tagliafuoco Serie FKA2-EU

Short version Installation and operating manual FKA2-EU

TECNICAMENTE NECESSARIO

STATISTICHE E ANALISI DEL SITO WEB

CONVENIENZA E PERSONALIZZAZIONE

PER LA MIGLIORE ESPERIENZA TROX
