Applicazione
- Unità terminali VAV rettangolari per utilizzo nei sistemi di ventilazione e di condizionamento
- Per regolazione, limitazione o interruzione dei flussi d'aria di mandata e di ripresa
- Regolazione della portata a ciclo chiuso con alimentazione elettrica esterna
- Per sistemi a flussi d'aria variabili o costanti
- Spegnimento per mezzo di commutazione (apparecchiatura fornita da altri)
- Può essere utilizzato anche per la regolazione della pressione nel condotto o nell'ambiente con componenti di controllo adeguati
Caratteristiche speciali
- Sensore di pressione efficace integrato con fori di misurazione da 3 mm (resistente a polvere e inquinamento)
- Configurazione o programmazione di fabbrica e test di funzionamento aerodinamico
- I parametri possono essere impostati anche successivamente sul componente di controllo. A seconda del componente di controllo, può essere necessario un dispositivo di regolazione supplementare
Dimensioni nominali
- 36 dimensioni nominali da 200 × 100 a 1000 × 600
- Non tutti gli accessori possono essere disponibili o adatti a tutte le dimensioni delle unità terminali
Varianti
- TVT: unità terminale VAV
- TVT-D: unità terminale VAV con rivestimento fonoassorbente
- Unità con rivestimento fonoassorbente e/o silenziatore secondario serie TX per requisiti acustici molto elevati
- Il rivestimento fonoassorbente non può essere modificato
Esecuzione
- Lamiera d'acciaio zincato
- P1: verniciata a polvere, argento (RAL 7001)
Parti e caratteristiche
- Unità pronta per il funzionamento composta di parti meccaniche e componenti di regolazione
- Sensore di pressione effettiva media per la misurazione del flusso
- Pale della serranda
- Componenti di controllo assemblati in fabbrica completi di cablaggio e tubi
- Test funzionali aerodinamici su uno speciale banco di prova prima della spedizione di ogni unità
- I dati di set-up sono riportati su un'etichetta o su una scala di portata volumetrica posta sull'unità
- Elevata precisione di controllo della portata
Accessori
- Regolatore EASY: unità compatta composta da regolatore con potenziometri, trasduttore di pressione e attuatore
- Regolatore Compact: unità compatta composta da regolatore con potenziometri, trasduttore di pressione e attuatore
- Regolatore Universal: regolatore, trasduttore di pressione e attuatore per applicazioni speciali
- LABCONTROL: componenti di regolazione per i sistemi di gestione dell'aria
Parti accessorie utili
- Silenziatore secondario serie TX per elevati requisiti acustici
- Scambiatore di calore serie WT
Caratteristiche di esecuzione
- Cassa rettangolare
- Flange su entrambe le estremità, adatte per la connessione del condotto
- Meccanismo opposto delle pale, connesse ad entrambe le estremità con ingranaggi interni (inclusi)

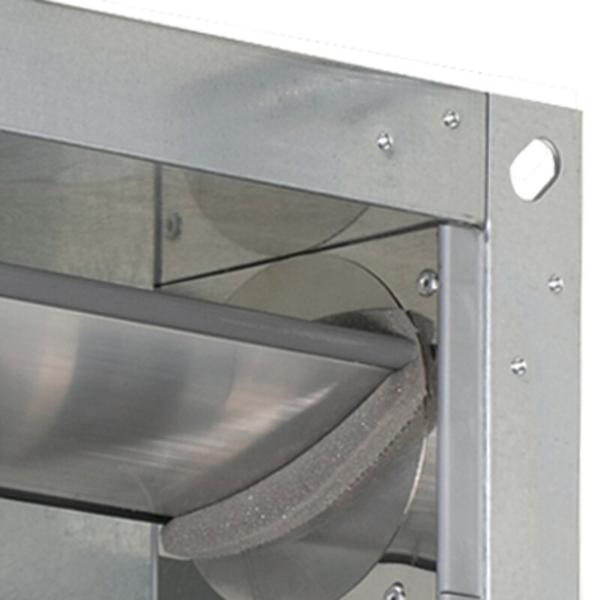

- Pala della serranda con guarnizioni sostituibili
- Posizione della pala della serranda indicata esternamente all'estensione dell'albero
- Cuscinetti con guarnizioni ad anello
Materiale e superfici
Esecuzione in lamiera d'acciaio zincato
- Cassa realizzata in lamiera d'acciaio zincato
- Albero e tirante in acciaio zincato
- Pale della serranda e sensore di pressione effettiva in alluminio
- Ingranaggi in plastica antistatica (ABS), resistenti alla temperatura di 50 °C
- Cuscinetti lisci in plastica
Esecuzione con verniciatura a polvere (P1)
- Cassa realizzata in lamiera d'acciaio zincato, verniciata a polvere
Variante con con rivestimento fonoassorbente (D)
- Rivestimento fonoassorbente realizzato in lamiera d'acciaio zincato
- Guarnizione in gomma per l'isolamento acustico della struttura
- Rivestimento in lana minerale
Lana minerale
- Secondo EN 13501, classe di resistenza al fuoco A1, non combustibile
- RAL con marchio di qualità RAL-GZ 388
- Non pericoloso per la salute grazie all'elevata biosolubilità in accordo con l'Ordinanza sulle sostanze pericolose e Nota Q delle Direttive Europee (EC) n. 1272/2008
Norme e direttive
Conforme ai requisiti igienici di
- EN 16798, Parte 3
- VDI 6022, Pagina 1
- DIN 1946, Parte 4
- Per altre norme e linee guida applicabili, fare riferimento al certificato d'igiene
Trafilamento della cassa
- EN 1751, Classe C; se B + H ≤ 400, Classe B
Trafilamento a pala chiusa
- EN 1751, Classe 3
- Soddisfa i requisiti generali della DIN 1946, parte 4, per quanto riguarda la perdita d'aria accettabile a pala chiusa
Manutenzione
- Il prodotto non richiede manutenzione, perché la struttura adottata e i materiali utilizzati non sono soggetti a usura
Disclosure delle sostanze chimiche
Direttiva RoHS UE 2011/65/UE (RoHS) Questo prodotto o singole varianti sono conformi alla direttiva europea 2011/65/UE
(RoHS) sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche. Per ulteriori informazioni, consultare le nostre Dichiarazioni ambientali del prodotto.
REACH 1907/2006 (Regolamento CE REACH) Questo prodotto o singole varianti sono conformi alle disposizioni del Regolamento CE n. 1907/2006, noto anche come REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals). Per ulteriori informazioni, consultare le nostre Dichiarazioni ambientali del prodotto.
