Diffusori a pavimento

layer

FBA

The different attachments allow a wide range of applications with different air flows, installation conditions and several options for volume flow balancing.

  • Nominal sizes: 150, 200 mm
  • Volume flow range 1 - 59 l/s or 4 - 213 m³/h
  • Annular diffuser contour with different surface structures
  • For constant and variable volume flows
  • For all types of raised floors
  • Horizontal or vertical air flow
  • Reduction element adjustable on the front or rear side
  • Can be installed with and without trim ring
  • The trim ring allows quick and easy installation and removal of the grille inserts for cleaning purposes
  • High mechanical strength/breaking resistance > 17 kN
  • Ideal for comfort zones

Optional equipment and accessories

  • Swirl unit adjustable at the back for manual adjustment between vertical and horizontal air routing
  • Trim ring with spring clip fixing to cover the installation opening
  • Dirt trap can also be used as a reduction element
  • Plenum box

per saperne di più

layer

Bodengitter Typ BG

Le griglie da pavimento di metallo leggero sono diffusori d'aria di grande impatto visivo. Sono concepite per applicazioni portanti.
Le BG sono utilizzate come griglia di mandata o estrazione dell'aria da pavimento o davanzali. Le BG con telai per muratura sono particolarmente comode come coperture di convettori di riscaldamento a pavimento. Il reticolo di alette rimovibile facilita la pulizia.

per saperne di più

layer

FBK

Air diffuser for different installation situations and room air flows

  • Nominal sizes 150, 200 mm
  • Volume flow rate range 1 – 59 l/s or 4 – 213 m³/h
  • Circular diffuser face style
  • For constant and variable volume flows
  • For all types of raised floors
  • Horizontal or vertical airflow
  • Damper element can be adjusted on the front or rear side
  • Can be installed with or without clamping flange
  • The clamping flange allows quick and easy installation and removal of the grille core for cleaning purposes
  • Ideal for comfort zones

Optional equipment and accessories

  • Adjustable swirl unit for manual adjustment between vertical and horizontal air routing
  • Clamping flange with clamp spring attachment to cover the installation opening
  • Dirt trap can also be used as a damper element
  • Plenum box

per saperne di più

layer

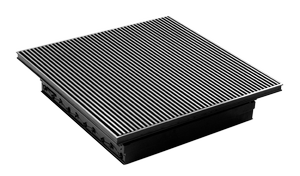

AFG

Single ventilation grilles suitable for raised access floor systems

  • 􀏮 Nominal size 600 x 600
  • 􀏮 Volume flow rate range 0 - 530 l/s or 0 - 1908 m3/h
  • 􀏮 Grille face made of aluminium with powder-coat finish
  • 􀏮 Front border, 6mm with 6mm wide bla des
  • 􀏮 Suitable for floor tile depths between 25mm and 50mm


Optional equipment and accessories

  • 􀏮 Attachments for volume flow rate balancing

per saperne di più

VISUALIZZAZIONE DEI FLUSSI - DIFFUSORI A PAVIMENTO

Nell'Air Flow Studio TROX, i comportamenti dei flussi d'aria con i differenti sistemi di diffusione è reso perfettamente visibile. L'introduzione del fumo in una situazione reale con simulatori di carico termico mostra i reali percorsi del flusso.
